Abwassersysteme und Kanalrohre

Ein Abwassersystem führt Schmutz- und Regenwasser vom Gebäude zum Kanal. Es besteht aus Rohren, Formstücken, Schächten und, wo das Gefälle fehlt, aus einer Tauchpumpe.

Bei uns finden Sie Formstücke von DN 32 bis DN 400, flexible Verbinder und Tauchpumpen für 230 und 400 Volt.

Was gehört zu einem Abwassersystem?

Ein Abwassersystem sammelt das Wasser an jeder Ablaufstelle, führt es im Gefälle zusammen und leitet es zum öffentlichen Kanal, in eine Kleinkläranlage oder zur Versickerung. Die Anlage besteht aus fünf Leitungsarten, und jede hat ihre eigene Nennweite.

Richtwerte. Maßgebend sind DIN 1986-100 für die Bemessung, DIN EN 1401-1 für KG-Rohre aus PVC-U, DIN EN 1451-1 für HT-Rohre und DIN EN 1610 für Einbau und Prüfung.

KG oder HT: welches Rohr gehört wohin?

In Deutschland lässt sich diese Unterscheidung an der Farbe ablesen. Orangebraun bedeutet erdverlegt außerhalb des Gebäudes, grau bedeutet Abwasser innerhalb des Gebäudes.

Grüne und blaue Rohre gehören zu einem dritten System: Das sind PP-Kanalrohre nach DIN EN 14758-1 in SN 10 und SN 16 für hohe Belastung. Wer im Baumarkt ein graues Rohr für draußen sucht, steht vor dem falschen Regal.

Wie planen Sie die Leitung?

1. Abläufe zählen und jedem Ablauf die passende Nennweite zuordnen: Waschbecken DN 40, Dusche DN 50, WC mit 6-Liter-Spülkasten DN 90, WC mit 9-Liter-Spülkasten DN 100. Im Bestand lohnt der Blick in den Spülkasten, bevor Sie auf DN 90 reduzieren.
2. Sammelleitung dimensionieren. Sie muss aufnehmen, was alle angeschlossenen Abläufe zusammen liefern.
3. Gefälle festlegen: Für Grundleitungen außerhalb des Gebäudes gilt nach DIN 1986-100 das Mindestgefälle 1 zu DN, bei DN 100 also ein Prozent. Im Gebäude hängt das Gefälle von Leitungsart und Bemessung ab.
4. Richtungsänderungen auflösen mit zwei 45-Grad-Bögen und einem Zwischenstück statt eines 90-Grad-Bogens.
5. Reinigungsöffnungen setzen: am Fuß jeder Fallleitung, an größeren Richtungsänderungen und in langen Leitungen im Gebäude spätestens alle 20 Meter.
6. Rückstauebene prüfen. Liegt eine Ablaufstelle darunter, brauchen Sie eine Sicherung.

Was passiert unterhalb der Rückstauebene?

Steht der Kanal voll, drückt das Wasser zurück in jede Leitung, die tiefer liegt als die Rückstauebene. Im Keller kommt es dann aus der Dusche oder aus dem Bodenablauf wieder heraus. Welche Sicherung zulässig ist, hängt vom Abwasser ab.

• Fäkalienhaltiges Abwasser, also alles mit WC, gehört in der Regel über eine Hebeanlage. Sie hebt das Abwasser über eine Rückstauschleife oberhalb der Rückstauebene und übergibt es erst dann an eine belüftete Grund- oder Sammelleitung. Ein Rückstauverschluss vom Typ 3 F ist nur unter engen Voraussetzungen zulässig.
• Fäkalienfreies Abwasser, etwa ein Bodenablauf oder eine Kellerdusche ohne WC, darf unter bestimmten Voraussetzungen über einen Rückstauverschluss nach DIN EN 13564-1 gesichert werden, mindestens vom Typ 2. Er schließt die Leitung, solange der Kanal voll steht, und macht sie in dieser Zeit unbenutzbar.
• Eine Rückschlagklappe in der Druckleitung ersetzt beides nicht: Sie verhindert nur, dass Wasser in den Behälter zurückläuft.

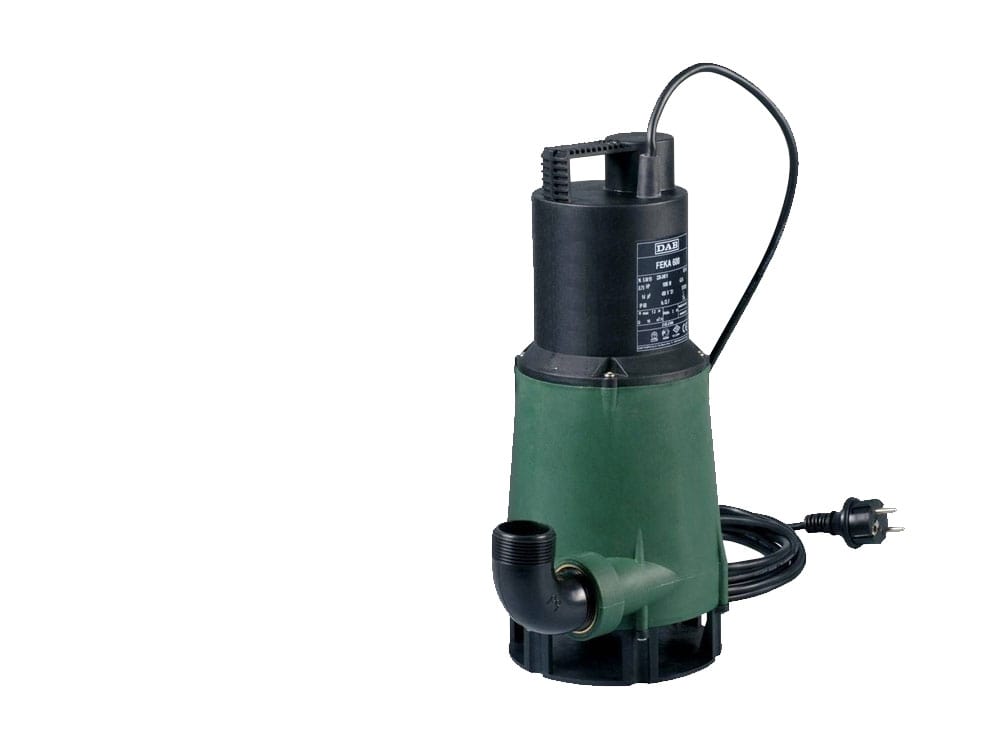

• Eine mobile Tauchpumpe ist eine Notlösung für den Schadensfall, keine Dauerinstallation für feste Abläufe.

Wo nur ein Keller leergepumpt werden soll, genügt eine Tauchpumpe. Wo feste Sanitärobjekte unterhalb der Rückstauebene angeschlossen sind, ist das eine Installationsaufgabe nach Norm.

Wie werden die Rohre verbunden?

KG- und HT-Rohre werden gesteckt, nicht geklebt. Das Spitzende des einen Rohrs schiebt sich in die Steckmuffe des anderen, ein Lippendichtring nach DIN EN 681 dichtet ab. Ein wenig Gleitmittel auf dem Spitzende genügt, Fett und Öl lassen die Dichtung aufquellen.

Geklebt wird bei KG- und HT-Rohr nicht. Wer eine gesteckte Abwasserleitung klebt, nimmt sich die Möglichkeit, später ein einzelnes Stück auszutauschen, und arbeitet gegen die Längenausdehnung des Rohrs. Formstücke zum Kleben für starre, drucklose Leitungen aus PVC-U finden Sie unter PVC-U-Klebefittinge.

Das passt dazu

Formstücke finden Sie unter PVC-Fitting, Klebeverbindungen unter PVC-U-Klebefittinge und den Übergang auf ein vorhandenes Altrohr unter Flexible Rohrverbinder. Für die Pumpenebene stehen Tauchpumpen und Pumpenschächte bereit. Soll Regenwasser nicht in den Kanal, sehen Sie sich Regenwassernutzung und Versickerung an, für Sicker- und Schichtenwasser die Drainagesysteme.

Häufige Fragen zu Abwassersystemen

Was ist der Unterschied zwischen KG-Rohr und HT-Rohr?

KG-Rohr liegt im Erdreich außerhalb des Gebäudes, ist orangebraun und besteht aus PVC-U nach DIN EN 1401-1. HT-Rohr liegt innerhalb des Gebäudes, ist grau und besteht meist aus Polypropylen nach DIN EN 1451-1. Beide werden gesteckt, nicht geklebt. Die Nennweiten überschneiden sich nur bei DN 110, DN 125 und DN 160, der Rest ist getrennt.

Welches Gefälle braucht eine Abwasserleitung?

Für Grundleitungen außerhalb des Gebäudes nennt DIN 1986-100 das Mindestgefälle 1 zu DN, bei DN 100 also ein Prozent. Im Gebäude liegt die Untergrenze je nach Bemessung bei 0,5 Prozent, vorausgesetzt, es sind genügend Reinigungsöffnungen vorhanden. Eine unbelüftete Einzelanschlussleitung bekommt mindestens ein Prozent. Im Zweifel legt der Fachplaner das Gefälle fest.

Warum keine 90-Grad-Bögen?

Ein rechtwinkliger Bogen bremst das Wasser schlagartig ab, Feststoffe setzen sich genau dort ab. Setzen Sie stattdessen zwei 45-Grad-Bögen mit einem kurzen Zwischenstück. Die Fließgeschwindigkeit bleibt erhalten und die Leitung lässt sich später mit einer Spirale reinigen. An größeren Richtungsänderungen gehört zusätzlich eine Reinigungsöffnung dazu.

Was ist die Rückstauebene?

Die Rückstauebene ist die Höhe, bis zu der das Wasser im Kanal ansteigen kann. Der Begriff ist in DIN EN 12056-1 definiert, die Lage regelt in Deutschland DIN 1986-100. Maßgebend ist die Angabe des Abwasserbetriebs oder der Entwässerungssatzung. Die Straßenoberkante an der Anschlussstelle, lange der übliche Richtwert, ist nach der neu gefassten Norm nur noch ein Anhaltspunkt. Abläufe darunter müssen gesichert sein, fäkalienhaltiges Abwasser in der Regel über eine Hebeanlage.

Brauche ich ein Trennsystem oder ein Mischsystem?

Das gibt Ihre Gemeinde vor. Im Trennsystem laufen Regenwasser und Schmutzwasser in zwei getrennten Leitungen, im Mischsystem in einer. Neubaugebiete werden fast immer im Trennsystem erschlossen, weil das die Kläranlage entlastet. Fragen Sie im Zweifel bei der Gemeinde nach, bevor Sie die Grundleitung planen.
