PVC-U Muffen für Abwasserrohre
Eine Muffe verbindet zwei Rohrenden gleicher Nennweite dicht miteinander. Die Steckmuffe hat innen einen Anschlag, die Überschiebmuffe lässt sich ganz über ein Rohr schieben und eignet sich deshalb für Reparaturen. Lieferbar von DN 32 bis DN 400, aus PVC-U und PP.
Was ist eine Muffe?
Eine Muffe ist ein kurzes Formstück mit zwei Steckseiten, in die von beiden Seiten ein glattes Rohrende gesteckt wird. Auf jeder Seite dichtet ein Dichtring. Sie brauchen eine Muffe immer dann, wenn zwei Spitzenden aufeinandertreffen: nach dem Ablängen eines Rohrs, beim Weiterverwenden eines Reststücks oder bei einer Reparatur.
Im Sortiment stehen zwei Bauformen:

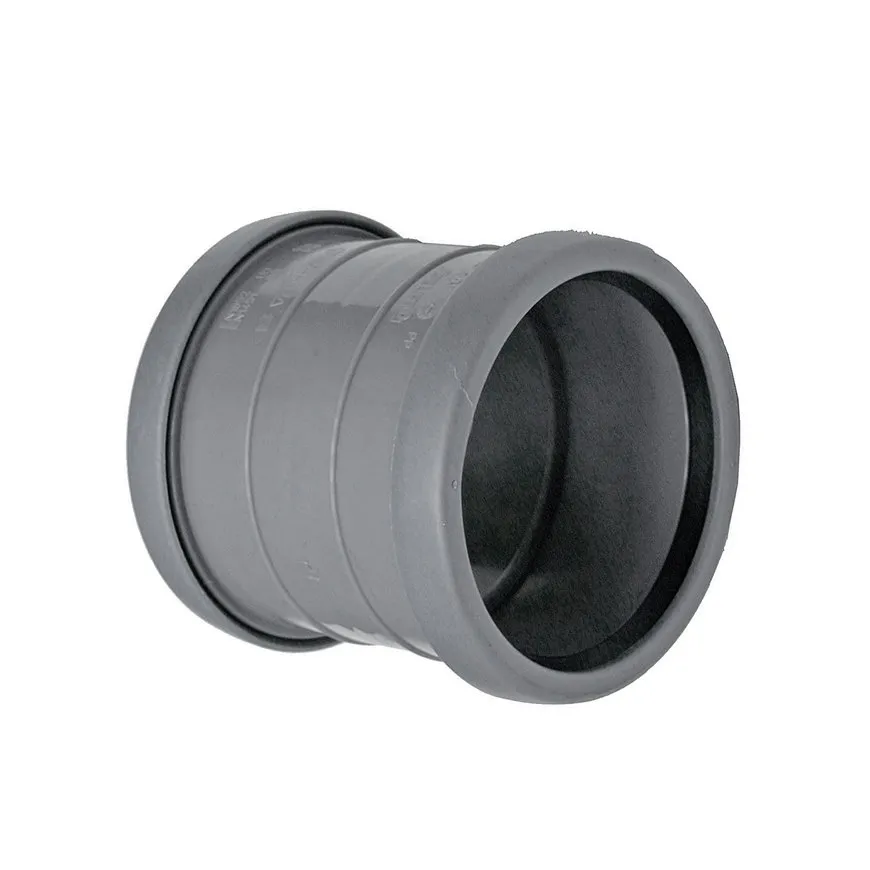

- Steckmuffe: mit Anschlag in der Mitte. Bekannter ist sie als Doppelmuffe, der Anschlag heißt Mittelsteg.
- Überschiebmuffe: ohne Anschlag. Sie gleitet deshalb vollständig über ein Rohr.
Steckmuffe oder Überschiebmuffe: Welche brauchen Sie?
| Aufgabe | Richtige Muffe | Warum |
|---|---|---|
| Neue Leitung, zwei Rohrenden verbinden | Steckmuffe | der Anschlag setzt beide Rohre gleich tief ein |
| Reststück weiterverwenden | Steckmuffe | macht aus zwei Spitzenden eine durchgehende Leitung |
| Schadstelle in einer liegenden Leitung ersetzen | zwei Überschiebmuffen | lassen sich ganz auf das Passstück schieben und über den Stoß zurückziehen |
| Starre, nicht lösbare Verbindung | Klebemuffe | wird verklebt statt gesteckt |
| Übergang auf Guss- oder Stahlrohr | Flexible Muffe | passt auf jedes Rohr, dessen Außendurchmesser in ihrem Spannbereich liegt |
Lieferbar: Steckmuffe aus PVC-U von DN 110 bis DN 315, Überschiebmuffe aus PVC-U von DN 110 bis DN 400, beide Bauformen aus PP in DN 32, 40, 50 und 75.
Wie ersetzen Sie ein gebrochenes Rohrstück?
- Schadstelle freilegen und das defekte Stück rechtwinklig heraustrennen.
- Beide Schnittkanten entgraten und anfasen.
- Passstück zuschneiden, etwas kürzer als die Lücke, und ebenfalls anfasen.
- Zwei Überschiebmuffen mit Gleitmittel ganz auf das Passstück schieben.
- Die halbe Muffenlänge ab Schnittkante auf beiden Leitungsenden anzeichnen.
- Passstück einsetzen und beide Muffen bis zur Markierung über den Stoß zurückziehen.
- Leitungszone wiederherstellen und lagenweise verdichten.
Mit einer Steckmuffe gelingt das nicht. Ihr Anschlag verhindert, dass sie über den Stoß rutscht. Sie müssten die Leitung auseinanderziehen, und das lässt ein verfülltes Rohr nicht zu.
Welche Fehler machen die Verbindung undicht?
| Symptom | Häufigste Ursache |
|---|---|
| Muffe lässt sich nicht aufschieben | Gleitmittel fehlt oder das Rohrende ist nicht angefast |
| Dichtring ist verdreht oder herausgedrückt | Rohr verkantet angesetzt |
| Stoß tropft nach dem Verfüllen | Überschiebmuffe sitzt nicht mittig über dem Stoß |
| Verbindung wandert auseinander | Leitung nicht gebettet, denn eine Steckmuffe hält keinen Zug |
| Dichtring quillt auf | Fett oder Öl statt Gleitmittel verwendet |
SN 4 oder SN 8: Welche Muffe passt?
Die Muffe richtet sich nach der Rohrklasse. Liegt die Leitung unter einer Zufahrt, nehmen Sie SN 8, im Garten genügt SN 4. Beide Klassen haben denselben Außendurchmesser, eine SN-8-Muffe passt also auch auf ein SN-4-Rohr. Die PP-Muffen in DN 32 bis DN 75 sind für Leitungen im Gebäude gedacht und tragen keine SN-Angabe.
Das passt dazu
Richtungswechsel bauen Sie mit dem PVC-U Bogen, Anschlüsse mit dem PVC-U T-Stück. Die Übersicht über alle Formstücke finden Sie unter PVC-Fitting. Für ein Altrohr aus anderem Material nehmen Sie eine Flexible Muffe, für die geklebte Verbindung die PVC-U Klebemuffe.
Häufige Fragen zu Muffen
Was ist der Unterschied zwischen Steckmuffe und Überschiebmuffe?
Die Steckmuffe hat in der Mitte einen Anschlag, an dem beide Rohre anstoßen. Die Überschiebmuffe hat keinen und lässt sich deshalb vollständig über ein Rohr schieben. Für neue Leitungen nehmen Sie die Steckmuffe, weil der Anschlag die Einstecktiefe vorgibt. Für Reparaturen in einer liegenden Leitung brauchen Sie die Überschiebmuffe, denn nur sie lässt sich nachträglich über den Stoß ziehen.
Ist eine Doppelmuffe dasselbe wie eine Steckmuffe?
Ja. Doppelmuffe ist der übliche Name für eine Muffe mit zwei Steckseiten und einem Anschlag in der Mitte, dem Mittelsteg. In unserem Sortiment heißt dieses Formstück Steckmuffe. Die Variante ohne Mittelsteg heißt Überschiebmuffe. Wer nach einer KG-Doppelmuffe DN 110 sucht, findet sie hier als Steckmuffe 110 mm.
Brauche ich für die Muffe Gleitmittel?
Ja, immer. Ohne Gleitmittel reibt das Rohr am Dichtring, rollt ihn aus seinem Sitz oder lässt sich gar nicht einschieben. Tragen Sie das Gleitmittel dünn auf das angefaste Spitzende auf. Fett und Öl sind tabu, sie lassen den Dichtring aufquellen. Bei der Überschiebmuffe schmieren Sie das Rohr auf der ganzen Länge, über die die Muffe gleiten soll.
Kann ich SN 4 und SN 8 mit einer Muffe verbinden?
Ja. Beide Klassen haben bei gleicher Nennweite denselben Außendurchmesser, der Unterschied steckt in der Wandstärke. Eine Muffe DN 160 passt deshalb auf ein SN-4-Rohr ebenso wie auf ein SN-8-Rohr. Wählen Sie die Muffe in der höheren Klasse, wenn eine der beiden Seiten unter einer befahrenen Fläche liegt.
Hält eine Steckmuffe Zug aus?
Nein. Eine Steckverbindung ist dicht, aber nicht zugfest: Zieht etwas am Rohr, gleitet es aus der Muffe. Im Erdreich hält die verdichtete Bettung die Leitung in Position, an Wand und Decke übernehmen das Rohrschellen. Für Druckleitungen sind diese Abwassermuffen deshalb nicht gedacht. Dort brauchen Sie Formstücke mit Nenndruck und eine zugfeste Verbindung oder ein Widerlager.
Neue Leitung oder Reparatur?
Davon hängt ab, welche Muffe Sie brauchen. Nennen Sie uns dazu die Nennweite und die Fläche über der Leitung, dann erhalten Sie die passende Muffe in der richtigen Klasse. Telefon +31 341 266 636, E-Mail info@irritech.de.
