Anschlussadapter
Ein Anschlussadapter verbindet ein Zulaufrohr mit einer Sickerbox, einem Schlammsammler oder einer Be- und Entlüftung. Wir führen ihn für die Durchmesser 110, 125 und 315 Millimeter.
Damit schließen Sie Ihr vorhandenes Fallrohr oder Ihre Grundleitung ohne Bastelei an das Versickerungssystem an.
Was ist ein Anschlussadapter?
Ein Anschlussadapter ist ein kurzes Formstück, das den Übergang zwischen einer Rohrleitung und einem Bauteil des Versickerungssystems herstellt. Er sitzt in der Öffnung des Bauteils und nimmt auf der anderen Seite das Rohr auf.
Ohne dieses Teil bleibt an der Anschlussstelle ein Spalt. Durch diesen Spalt läuft das Wasser zwar weiterhin, aber es gelangt auch Erdreich hinein, und genau daran verstopft die Anlage über die Jahre.
An welchen Stellen wird angeschlossen?
- Fallrohr oder Grundleitung an den Schlammsammler: der Zulauf in die Vorbehandlung.
- Schlammsammler an den Rigolenkörper: der Zulauf in den Speicher.
- Rigolenkörper an die Be- und Entlüftung, damit Luft entweichen und nachströmen kann.
- Rigolenkörper an einen Überlauf, denn jede Anlage läuft irgendwann über. Wohin das Wasser dann schadlos abfließt, gehört zur Planung.
- Verbindung zweier Boxenblöcke, wenn der Speicher in zwei Gruben liegt.
Welche Größe gehört wohin?
| Durchmesser | Typische Verwendung | Gegenstück |
|---|---|---|

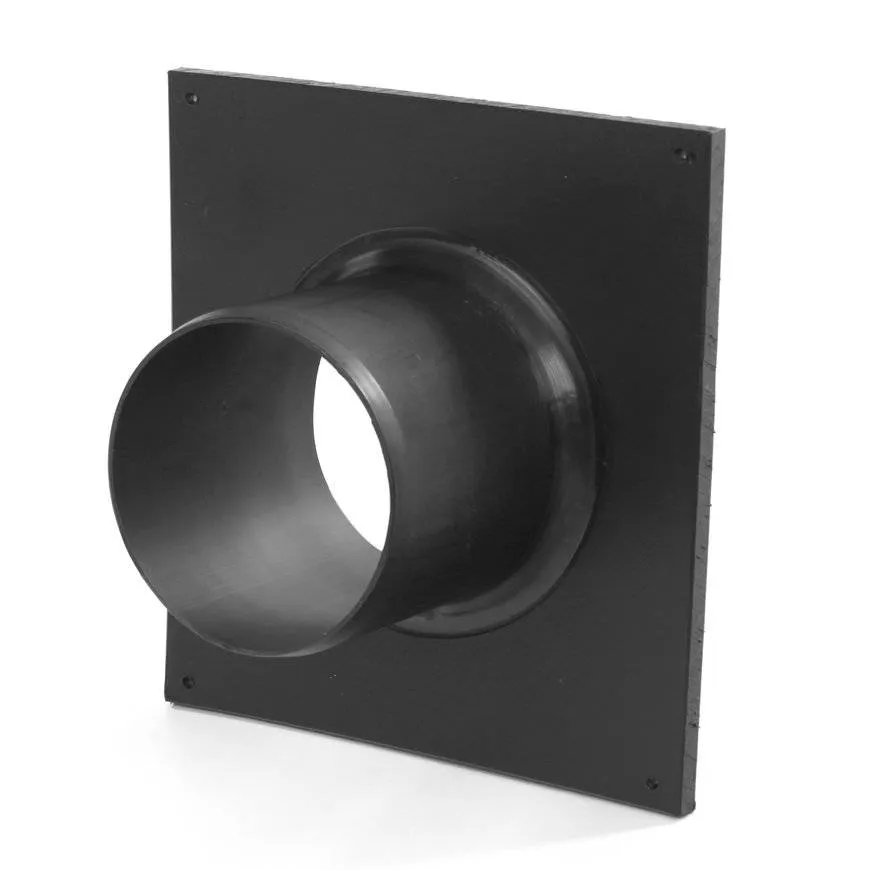

| 110 mm | Fallrohranschluss, kleine Grundleitung | KG-Rohr DN 110 |

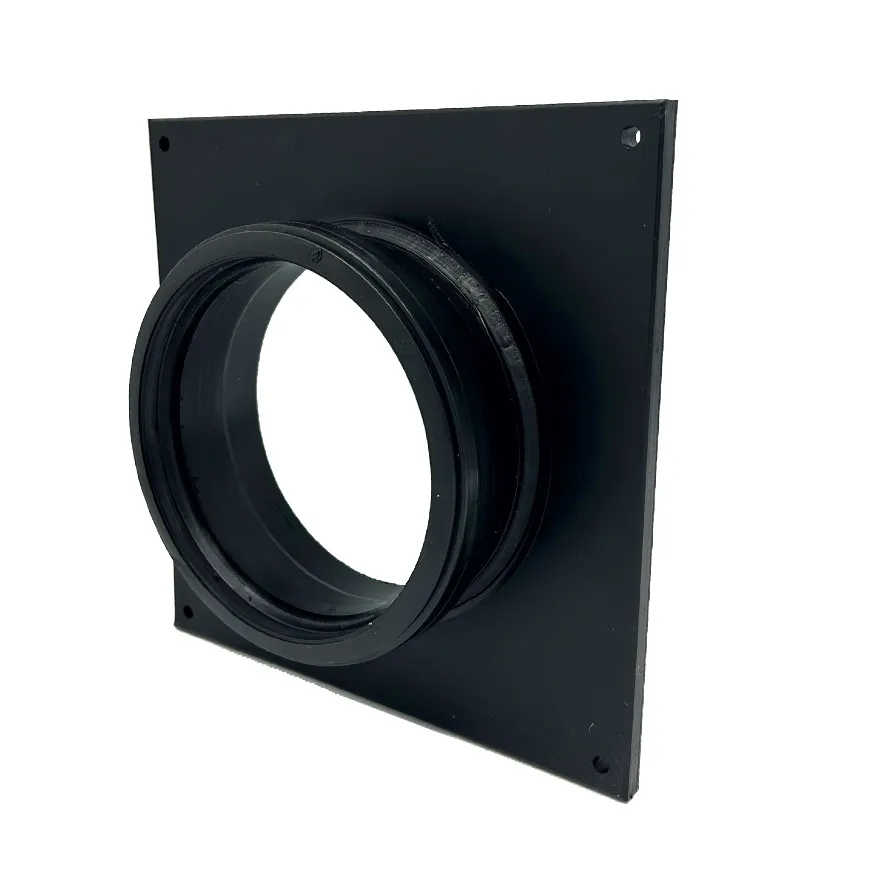

| 125 mm | Grundleitung, Sammelleitung mehrerer Fallrohre | KG-Rohr DN 125 |
| 315 mm | Anschluss eines Kontroll- oder Filterschachts | Schachtrohr DN 315 |
Richtwerte. Maßgebend für Planung, Bau und Betrieb von Versickerungsanlagen ist das Arbeitsblatt DWA-A 138. Was auf Ihrem Grundstück erlaubt ist, sagen Ihnen Gemeinde und untere Wasserbehörde.
In welcher Reihenfolge montieren Sie?
- Lage der Öffnungen festlegen, bevor der Rigolenkörper in Geotextil eingepackt wird.
- Vlies erst dann einschneiden, wenn das Rohr schon liegt, und so knapp wie möglich.
- Adapter einsetzen und prüfen, dass er bündig sitzt und nicht schräg.
- Rohr einschieben und die Lage im Gefälle kontrollieren, das Wasser muss zum Speicher laufen.
- Vlies um die Durchführung anlegen und mit einem Kabelbinder oder Klebeband fixieren.
- Seitlich mit Kies verfüllen, damit das Rohr am Adapter nicht abknickt.
Was geht am Anschluss schief?
| Symptom | Häufigste Ursache |
|---|---|
| Rohr rutscht im Lauf der Zeit heraus | seitlich nicht verfüllt, Setzung zieht am Rohr |
| Erde im Rigolenkörper am Zulauf | Vlies zu großzügig eingeschnitten |
| Wasser tritt am Haus aus | undichter Übergang vor der Vorbehandlung |
| Zulauf läuft nur träge | Adapter sitzt zu hoch, Gefälle fehlt |
Das gehört dazu
Angeschlossen werden damit die Sickerboxen im Rigolensystem, der Schlammsammler als Vorreinigung und der Entlüfter. Um das Paket gehört Geotextil-Vlies. Den Überblick über die Abteilung finden Sie unter Regenwassernutzung und Versickerung.
Häufige Fragen zum Anschlussadapter
Welchen Anschlussadapter brauche ich?
Maßgebend sind zwei Maße: der Außendurchmesser des ankommenden Rohrs und die Öffnung am Bauteil, an das Sie anschließen. Wir führen 110, 125 und 315 Millimeter. Die beiden kleineren Größen entsprechen den gebräuchlichen Grundleitungen, 315 Millimeter ist die typische Schachtgröße. Messen Sie im Zweifel am vorhandenen Rohr nach, bevor Sie bestellen.
Kann ich ein KG-Rohr direkt anschließen?
In aller Regel ja. Wichtig zu wissen: Beim KG-Rohr ist die DN-Angabe der Außendurchmesser, nicht die lichte Weite. Ein KG DN 110 misst außen 110 Millimeter und innen je nach Wandstärke rund 103. Messen Sie also außen. DN 110 und DN 125 sind im Wohnungsbau die gebräuchlichen Grundleitungen. Prüfen Sie außerdem, ob Ihr Rohr am Ende eine Muffe hat, denn in den Adapter gehört immer das glatte Spitzende.
Wird die Verbindung dicht?
Zwischen Fallrohr und Schlammsammler sollte die Verbindung dicht sein, damit kein Wasser vor der Vorbehandlung austritt und den Boden am Gebäude durchnässt. Am Boxenpaket selbst spielt eine völlig dichte Verbindung keine Rolle mehr, denn dort soll das Wasser ohnehin in den Boden. Wichtig ist an beiden Stellen, dass kein Erdreich eindringen kann.
Wie viele Anschlüsse braucht eine Rigole?
Mindestens zwei: einen für den Zulauf und einen für die Be- und Entlüftung. Sitzt bereits ein Kontroll- oder Filterschacht mit belüfteter Abdeckung auf dem Paket, entfällt der zweite. Kommen mehrere Fallrohre zusammen, führen Sie diese vorher in einer Grundleitung zusammen und schließen einmal an. Ein dritter Anschluss für den Überlauf gehört in jedem Fall dazu.
Schicken Sie uns ein Foto der Anschlussstelle
Ein Bild vom Rohrende mit einem Zollstock daneben genügt meistens, dann sagen wir Ihnen, welcher Adapter passt. Telefon +31 341 266 636, E-Mail info@irritech.de.
