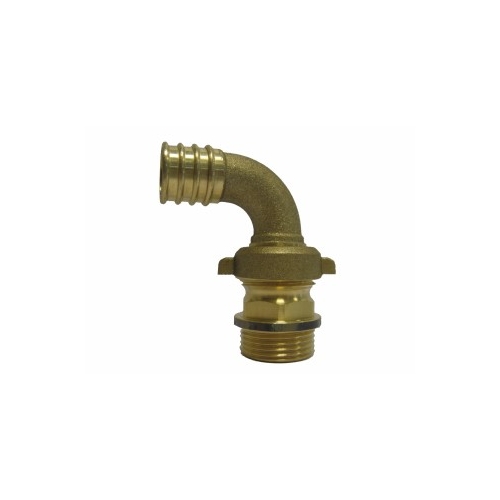

Messing 3-teilige Schlauchkupplung, Winkel 90°, 1" AG x 30 mm

Diese 90°-Winkelkupplung ermöglicht eine prozesssichere, lösbare Verbindung zwischen 1" Innengewinden und 30 mm Industrieschläuchen auf engstem Raum. Sie löst das Problem abknickender Schläuche durch eine massive Messing-Winkelgeometrie, die eine dauerhafte stoffschlüssige Dichtheit bei Nenndruck PN10 garantiert. Die dreiteilige Konstruktion gewährleistet maximale Verschleißfestigkeit und eine einfache Wartung ohne Schlauchdemontage nach DIN-Vorgaben.

Vorteile

• Kompakter 90°-Bogen verhindert Schlauchschäden durch Knickbildung und sichert einen konstanten Durchflussquerschnitt.
• Einfache Systemtrennung durch die dreiteilige Bauweise ermöglicht schnelle Wartungsintervalle dank integrierter Überwurfmutter.
• Hervorragende Widerstandsfähigkeit gegen mechanische Belastungen und Korrosion durch hochwertige Messinglegierung.
• Präzise Passgenauigkeit der 30 mm Tülle gewährleistet einen kraftschlüssigen Sitz des Schlauches unter industriellen Lastbedingungen.
• Wartungsarm durch flachdichtendes System, das eine zuverlässige Abdichtung bei wechselnden Medientemperaturen bietet.

Montage & Anwendung

Dichten Sie das 1" Außengewinde fachgerecht ein und verschrauben Sie das Einschraubteil im System. Schieben Sie den 30 mm Schlauch vollständig auf die Rippentülle und fixieren Sie diesen mit einer Edelstahlschelle. Verbinden Sie die Kupplungsteile unter Einlage der Flachdichtung durch Festziehen der Überwurfmutter. Achten Sie auf eine spannungsfreie Schlauchführung zur Wahrung der technischen Integrität.

Pro-Tipp: Nutzen Sie zwei passende Maulschlüssel zum Festziehen der Überwurfmutter, um Torsionsspannungen auf den Schlauch technisch absolut zu vermeiden.
