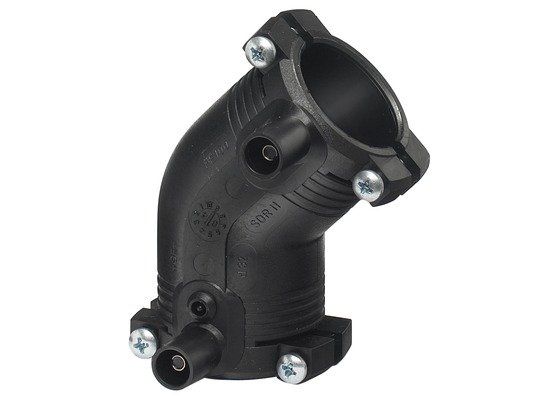

GF ELGEF Elektroschweiß Bogen 45° | 50 mm – PE100 / SDR11

Der GF ELGEF Elektroschweiß-Bogen realisiert die prozesssichere 45°-Umlenkung von 50 mm PE-Rohrleitungen bei maximaler struktureller Integrität. Er löst die Herausforderung von Druckstößen an Rohrnetzknoten durch ein massives SDR11 Gehäusedesign und präzise Heizleitergeometrie. Die Konstruktion aus PE100 ist auf maximale Standfestigkeit nach DVGW-Vorgaben für den schweren Tiefbau optimiert.

Vorteile

• Überlegene mechanische Belastbarkeit verhindert Materialversagen an kritischen Belastungspunkten durch vibrationsdämpfendes PE100.
• Passgenauigkeit nach industriellen Maßstäben verhindert Montageverzögerungen durch exakte Durchmesseraufnahme nach DIN 8074/75.
• Lange Standzeiten sichern die Infrastrukturinvestition über Jahrzehnte hinweg proaktiv gegen Verschleiß ab.
• Aktive Sicherheitsüberwachung während des Schweißvorgangs durch GF-Systemtechnologie für lückenlose Dokumentation.
• Optimale hydraulische Performance minimiert Druckverluste im Bogen durch strömungsgünstige Innenradien.

Montage & Anwendung

Entfernen Sie die Oxidationsschicht des 50 mm Rohres unmittelbar vor der Montage. Reinigen Sie Rohr und Fitting gründlich. Fixieren Sie die Bauteile in einer Spannvorrichtung, um radiale Spannungen während des Schweißvorgangs technisch auszuschließen. Führen Sie die Schweißung gemäß den Parametern des aufgedruckten Barcodes durch.

Pro-Tipp: Kennzeichnen Sie die erfolgreiche Verschweißung direkt auf dem Bauteil mit einem Markierstift, um im Graben eine technisch lückenlose Sichtkontrolle zu ermöglichen.
