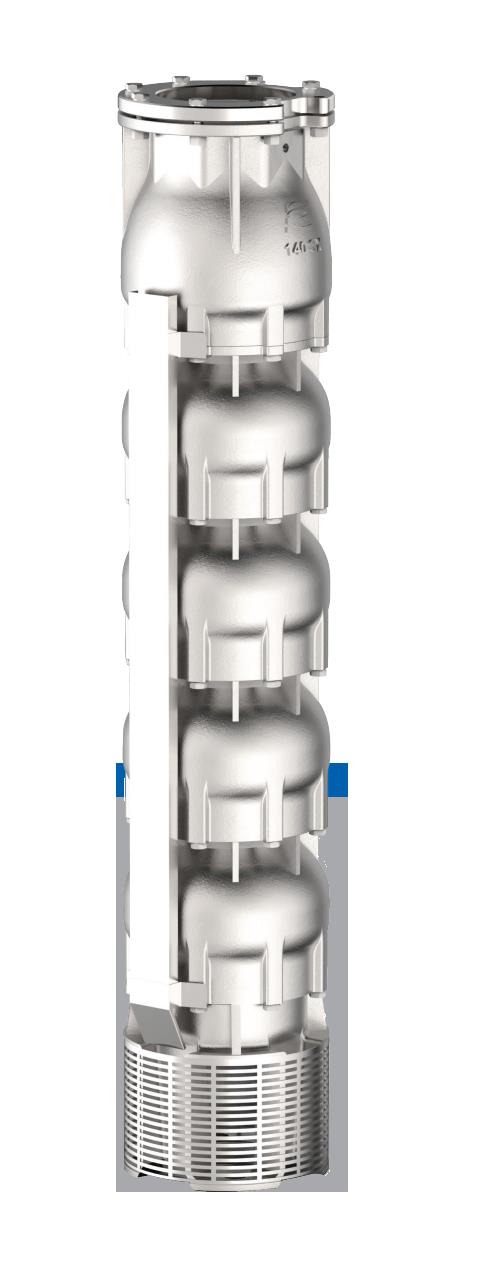

Panelli 140 SX 44/22 Hydraulikteil für Tiefbrunnenpumpe, 50 PS

Das Panelli 140 SX 44/22 Hydraulikteil ist eine mehrstufige Hochleistungseinheit aus Edelstahl AISI 304 für die Gewinnung massiver Wassermengen aus extremen Tiefen. Es löst die Anforderung an maximale Förderhöhen bei einem Nennvolumenstrom von 44 m³/h durch eine strömungsoptimierte 22-stufige Präzisionsmechanik. Die technische Überlegenheit garantiert maximale Verschleißfestigkeit und Prozesssicherheit gemäß ISO 9906 für anspruchsvollste Industrieanwendungen.

Vorteile der Panelli 140 SX 44/22

• Maximale Förderhöhe zur Erschließung tiefster Grundwasserleiter dank 22 präzisionsgefertigter Edelstahl-Hydraulikstufen.
• Höchste Korrosionsbeständigkeit im permanenten Unterwassereinsatz durch die Fertigung aus Edelstahl AISI 304 nach DIN-Standards.
• Herausragende Standzeit durch verstärkte Wolframcarbid-Lagerstellen zur Aufnahme hoher axialer Lasten bei 22 Stufen.
• Sandverträglichkeit nach Industriestandard schützt die Laufräder vor vorzeitigem Materialabtrag durch mineralische Partikel.
• Wartungsarm durch wassergeschmierte Keramiklager und eine exakt gewuchtete Edelstahlwelle zur Vibrationsminimierung.
• Hohe Passgenauigkeit für 6-Zoll-NEMA-Motoranschlüsse gewährleistet eine verlustfreie Drehmomentübertragung vom 37 kW (50 PS) Antrieb.

Montage & Anwendung

Die Installation muss bündig auf einem 37 kW Unterwassermotor nach NEMA-Standard erfolgen; stellen Sie eine absolut kraftschlüssige Wellenverbindung sicher. Sichern Sie das Hydraulikteil über die vorgesehenen Gewindebolzen am Motorflansch und schließen Sie die Druckleitung spannungsfrei an das Rp 3 Zoll Gewinde der PN 63 Klasse an. Achten Sie auf eine ausreichende Überdeckung mit Wasser, um Kavitationsschäden zu vermeiden. Prüfen Sie vor dem Absenken in den Brunnen die Leichtgängigkeit der Welle durch manuelles Drehen an der Kupplung.

Pro-Tipp: Verwenden Sie bei dieser extremen Stufenanzahl zwingend einen Sanftanlauf oder Frequenzumrichter, um mechanische Spannungsspitzen beim Startvorgang massiver Wassersäulen sicher abzufangen.
